Кабельные ролики для прокладки кабеля
Компания Асконта производит кабельные ролики с 2013 года. Работы по разработке и усовершенствованию кабельных роликов для протяжки кабеля ведутся нами постоянно. Это позволяет быстро и качественно удовлетворять запросы клиентов, как по нашей стандартной номенклатуре кабельных роликов, так и производить кабельные ролики с любыми другими характеристиками по запросу наших клиентов.
Кабельный ролик - устройство предназначенное для прокладки кабеля в самых разнообразных местах - траншеях, кабельных колодцах, на кабельных эстакадах и других кабельных трассах. С помощью правильной расстановки кабельных роликов можно точно и четко задать движение кабеля по кабельной трассе, исключая при этом возможность повреждения изоляции, а также снизить усилие протяжки кабеля.
В зависимости от участка кабельной трассы подбираются прямые (линейные) кабельные ролики, угловые, направляющие, другие специальные ролики и устройства обеспечивающие безопасную прокладку кабеля.
РКС1/80 Прямой (линейный) кабельный ролик для кабеля ⌀ до 80мм, Асконта
Ролик прямой кабельный стандартный РКС1/80 применяется при прокладке кабеля диаметром до 80мм в открытой траншее в основном на прямых участках кабельной трассы. Также данные прямые кабельные ролики могут устанавливаться как вспомогательные при поворотах, подъемах или спусках, вводах в кабельные колодцы и для решения других местных задач для защиты кабеля от повреждения на трассе прокладки.
Артикул11106Вес2,1кгМах Ø кабелядо 80ммМах нагрузка200кгРазмеры220х150х160мм

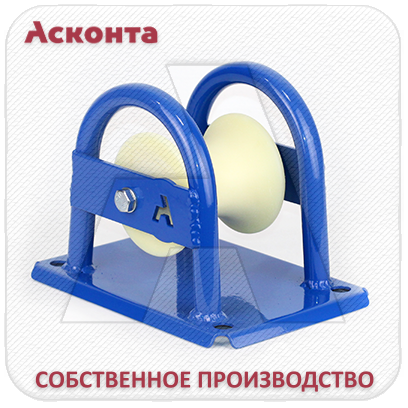

РОЛ120 Ролик прямой (линейный) кабельный на опорном основании для кабеля ⌀ до 120мм, Асконта
Ролик прямой (линейный) кабельный РОЛ120 на опорном основании применяется, если грунт в траншее недостаточно плотный или зыбкий, болотистый. Опорное основание кабельного ролика предотвращает «утопание» кабельного ролика под весом кабеля при его протяжке. Прямой кабельный ролик служит для прокладки кабеля диаметром до 120мм в открытой траншее в основном на прямых участках трассы прокладки кабеля.
Артикул11107Вес4,2кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры300х250х200мм
РОЛ120AL Ролик прямой (линейный) кабельный на опорном основании для кабеля ⌀ до 120мм, Асконта
Ролик прямой (линейный) кабельный РОЛ120AL на опорном основании с алюминиевым валиком применяется, если грунт в траншее недостаточно плотный или зыбкий, болотистый. Опорное основание кабельного ролика предотвращает «утопание» ролика под весом кабеля при его протяжке. Прямой кабельный ролик служит для прокладки кабеля диаметром до 120мм в открытой траншее в основном на прямых участках кабельной трассы.
Артикул11108Вес4,5кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры300х250х200мм
РОЛ180 Ролик прямой (линейный) кабельный на опорном основании для кабеля ⌀ до 180мм, Асконта
Ролик прямой усиленный (линейный) кабельный РОЛ180 на опорном основании применяется, если грунт в траншее недостаточно плотный или зыбкий, болотистый. Опорное основание кабельного ролика предотвращает «утопание» кабельного ролика под весом кабеля при его протяжке. Кабельный ролик линейный служит для прокладки тяжелого кабеля диаметром до 180мм в открытой траншее в основном на прямых участках кабельной трассы.
Артикул11109Вес5,5кгМах Ø кабелядо 180ммМах нагрузка300кгРазмеры300х250х200мм

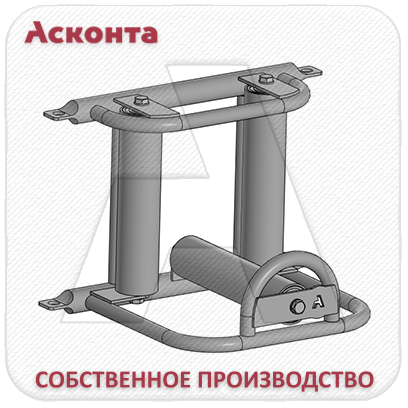

РЛУ4/150 Линейно-угловой кабельный ролик для кабеля ⌀ до 150мм, Асконта
Универсальный линейно-угловой кабельный ролик РЛУ4/150 применяется при прокладке кабеля диаметром до 150мм как на прямых участках кабельной трассы, так и на поворотах, подъемах или спусках, вводах в кабельные колодцы и для решения других местных задач для защиты кабеля от повреждения на кабельной трассе.
Артикул11113Вес10,5кгМах Ø кабелядо 150ммМах нагрузка200кгРазмеры430х310х310мм
РКУ3/80 Угловой кабельный ролик для кабеля ⌀ до 80мм, Асконта
Ролик кабельный угловой РКУ3/80 применяется при прокладке кабеля диаметром до 80мм в открытой траншее или кабельных лотках на углах поворота кабельной трассы. Несколько угловых кабельных роликов могут быть соединены в цепочку с помощью фиксирующих штырей или болтов для достижения необходимого радиуса поворота кабеля.
Артикул11200Вес6,2кгМах Ø кабелядо 80ммМах нагрузка200кгРазмеры350х230х230мм
РКУ3/120 Угловой кабельный ролик для кабеля ⌀ до 120мм, Асконта
Ролик кабельный угловой РКУ3/120 применяется при прокладке кабеля диаметром до 120мм в открытой траншее на углах поворота кабельной трассы. Несколько угловых кабельных роликов могут быть соединены в цепочку с помощью фиксирующих штырей или болтов для достижения необходимого радиуса поворота кабеля.
Артикул11201Вес7,5кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры430х245х245мм
РКУ3/150 Угловой кабельный ролик для кабеля ⌀ до 150мм, Асконта
Ролик кабельный угловой РКУ3/150 применяется при прокладке кабеля диаметром до 150мм в открытой траншее на углах поворота кабельной трассы. Несколько угловых кабельных роликов могут быть соединены в цепочку с помощью фиксирующих штырей или болтов для достижения необходимого радиуса поворота кабеля.
Артикул11207Вес8,5кгМах Ø кабелядо 150ммМах нагрузка200кгРазмеры430х310х310мм
УКС150 Угловая секция кабельных роликов ⌀ до 150мм, Асконта
Угловая секция кабельных роликов УКС150 применяется при прокладке кабеля диаметром до 150мм в открытой траншее на углах поворота кабельной трассы. Угловые кабельные ролики РКУ3/150, соединенные в цепочку с универсальным роликом РЛУ4/150 с помощью фиксирующих штырей ШФ700, задают необходимое направление прокладываемому кабелю.
Артикул11230Вес29кгМах Ø кабелядо 150ммМах нагрузка200кгРазмеры1230х310х310мм20 300 ₽цены с учетом НДСВ наличии на складе
готово к отгрузке
РКУ3/200 Ролик кабельный угловой усиленный для тяжелого кабеля ⌀ до 200мм, Асконта
Ролик кабельный угловой усиленный РКУ3/200 применяется при прокладке кабеля диаметром до 200мм в открытой траншее на углах поворота трассы прокладки кабеля. Вертикальные валики кабельного ролика закреплены на «качающейся» раме, благодаря которой происходит оптимальное распределение нагрузки на угловой ролик и лучше направляет кабель в радиус поворота.
Артикул11225Вес22кгМах Ø кабелядо 200ммМах нагрузка300кгРазмеры425х435х410мм
РНУ3/80 Угловой направляющий ролик для кабеля ⌀ до 80мм, Асконта
РНУ3/80 Угловой направляющий ролик с применяется для направления кабеля диаметром до 80мм на углах поворота трассы прокладки кабеля или в качестве вертикального кабельного ввода в колодец кабельной канализации или люка.
Артикул11219Вес6,1кгМах Ø кабелядо 80ммМах нагрузка200кгРазмеры450х165х370мм
РНУ4/80 Угловой направляющий ролик для кабеля ⌀ до 80мм, Асконта
РНУ4/80 Угловой направляющий ролик с применяется для направления кабеля диаметром до 80мм на углах поворота трассы прокладки кабеля или в качестве вертикального кабельного ввода в колодец кабельной канализации или люка.
Артикул11217Вес---кгМах Ø кабелядо 80ммМах нагрузка200кгРазмеры----мм7 625 ₽цены с учетом НДСВ наличии на складе
готово к отгрузке
РНУ3/120 Угловой направляющий ролик для кабеля ⌀ до 120мм, Асконта
РНУ3/120 Угловой направляющий ролик с применяется для направления кабеля диаметром до 120мм на углах поворота трассы прокладки кабеля или в качестве вертикального кабельного ввода в колодец кабельной канализации или люка.
Артикул11212Вес15,5кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры730х240х650мм
РНУ3/120AL Угловой направляющий ролик для кабеля ⌀ до 120мм, AL-валики, Асконта
РНУ3/120AL Угловой направляющий ролик с применяется для направления кабеля диаметром до 120мм на углах поворота трассы прокладки кабеля или в качестве вертикального кабельного ввода в колодец кабельной канализации или люка.
Кабельный ролик оснащен алюминиевыми валиками особой формы для лучшего позиционирования кабеля в ролике и его большей защиты от повреждений.
Артикул11213Вес16кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры730х240х650мм
РКН700 Ролик на сходе с кабельного барабана, ширина 700мм, Асконта
Ролик на сходе с кабельного барабана РКН700 шириной 700мм применяется как направляющий ролик для придания кабелю ровного направления на последующих кабельных роликах при его размотке с кабельного барабана. Кабельный ролик направляющий устанавливается напротив кабельного барабана, а V-образная конструкция обеспечивает правильное позиционирование разматываемого кабеля.
Артикул11302Вес14,0кгМах нагрузка200кгРазмеры750х500х480ммШирина ролика700мм
ГЕКС-120 Ролик направляющий с 4мя валиками «ГЕКС» для кабеля ⌀ до 120мм, Асконта
Направляющий кабельный ролик ГЕКС-120 с 4-мя алюминиевыми валиками применяется для точного направления кабеля диаметром до 120мм. Четыре алюминиевых сменных валика установлены на гексагональной раме. Одна из сторон направляющего ролика открывается для заведения/выведения кабеля или троса лидера.
Артикул11314Вес15,0кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры450х200х450мм
РКН4/120 Ролик направляющий с 4мя валиками «Квадрат» для кабеля ⌀ до 120мм
Направляющий кабельный ролик РКН4/120 с 4-мя валиками применяется для точного направления кабеля диаметром до 120мм. Четыре стальных сменных валика установлены на квадратной профильной раме. Одна из сторон направляющего ролика открывается для заведения/выведения кабеля или троса лидера.
Артикул11310Вес9,5кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры340х120х340мм
ОМ1 Монтажное основание для роликов РКН4/120 и РКН4/200
Монтажное основание ОМ1 применяется для установки роликов типа РНК4/120, РКН4/200 на плоскости. Направляющий ролик РКН4/120 или РКН4/200 устанавливается сверху и монтажного основания и через ушки болтами жестко фиксируется на нем.
Артикул11312Вес4,5кгРазмеры600х500х100ммСовместимостьРКН4/120 и РКН4/200
РКН1/120 Ролик на кромку кабельного колодца для кабеля ⌀ до 120мм
Ролик кабельный РКН1/120 применяется для установки на кромку кабельного колодца или люка. Стальная профильная рама ролика со сменным валиком, для кабеля диаметром до 120мм.
Артикул11331Вес3,8кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры450х240х280мм
РКН1/120AL Ролик на кромку кабельного колодца для кабеля ⌀ до 120мм, Al валик
Ролик кабельный РКН1/120AL применяется для установки на кромку кабельного колодца или люка. Ролик выполнен из стальной профильной рамы со сменным алюминиевым валиком с закрытым шарикоподшипником, для кабеля диаметром до 120мм.
Артикул11332Вес4,0кгМах Ø кабелядо 120ммМах нагрузка200кгРазмеры450х240х280мм
ВП57 Вводной патрубок простой 57-62мм
Вводной патрубок простой ВП57 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 57-62мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11410Вес1,3кгВнутренний Ø трубы57-62ммРазмеры120х100х70ммВП76 Вводной патрубок простой 76-82мм
Вводной патрубок простой ВП76 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 76-82мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11411Вес2,5кгВнутренний Ø трубы76-82ммРазмеры145х130х75мм
ВП4/76 Вводной патрубок с 4-мя роликами 76-82мм
Вводной патрубок с 4-мя роликами ВП4/76 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 76-82мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире. Ролики установленные на патрубке предназначены точного направления кабеля, а также для уменьшения трения при его заходе в трубу.
Артикул11431Вес3,3кгВнутренний Ø трубы76-82ммРазмеры260х185х135мм7 310 ₽цены с учетом НДСВ наличии на складе
готово к отгрузкеВП89 Вводной патрубок простой 89-95мм
Вводной патрубок простой ВП89 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 89-95мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11412Внутренний Ø трубы89-95мм
ВП4/89 Вводной патрубок с 4-мя роликами 89-95мм
Вводной патрубок с 4-мя роликами ВП4/89 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 89-95мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире. Ролики установленные на патрубке предназначены точного направления кабеля, а также для уменьшения трения при его заходе в трубу.
Артикул11432Вес3,7кгВнутренний Ø трубы89-95ммРазмеры255х160х150мм7 810 ₽цены с учетом НДСВ наличии на складе
готово к отгрузке
ВП102 Вводной патрубок простой 102-111мм
Вводной патрубок простой ВП102 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 102-111мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11413Вес2,2кгВнутренний Ø трубы102-111ммРазмеры190х160х160мм
ВП4/102 Вводной патрубок с 4-мя роликами 102-111мм
Вводной патрубок с 4-мя роликами ВП4/102 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 102-111мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире. Ролики установленные на патрубке предназначены точного направления кабеля, а также для уменьшения трения при его заходе в трубу.
Артикул11433Вес4,8кгВнутренний Ø трубы102-111ммРазмеры270х210х170мм8 310 ₽цены с учетом НДСНет на складе
под заказВП114 Вводной патрубок простой 114-124мм
Вводной патрубок простой ВП114 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 114-124мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11414Внутренний Ø трубы114-124мм
ВП4/114 Вводной патрубок с 4-мя роликами 114-124мм
Вводной патрубок с 4-мя роликами ВП4/114 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 114-124мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире. Ролики установленные на патрубке предназначены точного направления кабеля, а также для уменьшения трения при его заходе в трубу.
Артикул11434Внутренний Ø трубы114-124мм8 935 ₽цены с учетом НДСНет на складе
под заказ
ВП127 Вводной патрубок простой 127-138мм
Вводной патрубок простой ВП127 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 127-138мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11415Вес2,0кгВнутренний Ø трубы127-138ммРазмеры190х160х160мм
ВП4/127 Вводной патрубок с 4-мя роликами 127-138мм
Вводной патрубок с 4-мя роликами ВП4/127 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 127-138мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире. Ролики установленные на патрубке предназначены точного направления кабеля, а также для уменьшения трения при его заходе в трубу.
Артикул11435Вес5,3кгВнутренний Ø трубы127-138ммРазмеры270х200х180мм9 375 ₽цены с учетом НДСВ наличии на складе
готово к отгрузке
ВП140 Вводной патрубок простой 140-153мм
Вводной патрубок простой ВП140 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 140-153мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11416Вес3,7кгВнутренний Ø трубы140-153ммРазмеры220х200х200ммВП4/140 Вводной патрубок с 4-мя роликами 140-153мм
Вводной патрубок с 4-мя роликами ВП4/140 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 140-153мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире. Ролики установленные на патрубке предназначены точного направления кабеля, а также для уменьшения трения при его заходе в трубу.
Артикул11436Внутренний Ø трубы140-153мм10 185 ₽цены с учетом НДСНет на складе
под заказВП152 Вводной патрубок простой 152-166мм
Вводной патрубок простой ВП152 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 152-166мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11417Внутренний Ø трубы140-156мм
ВП168 Вводной патрубок простой 168-185мм
Вводной патрубок простой ВП168 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 168-185мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире.
Артикул11418Вес4,7кгВнутренний Ø трубы168-185ммРазмеры230х220х220ммВП4/168 Вводной патрубок с 4-мя роликами 168-185мм
Вводной патрубок с 4-мя роликами ВП4/168 применяется для защиты кабеля при вводе в трубы кабельной канализации с внутренним диаметром 168-185мм. Патрубок устанавливается в трубу и фиксируется в ней на распорном шарнире. Ролики установленные на патрубке предназначены точного направления кабеля, а также для уменьшения трения при его заходе в трубу.
Артикул11438Внутренний Ø трубы168-185мм10 935 ₽цены с учетом НДСНет на складе
под заказ
ПР150Л Ролик прямой для лестничного кабельного лотка, ширина 150мм
Прямой ролик ПР150Л предназначен для протяжки кабеля по кабельным лоткам лестничного типа. Легкая и удобная конструкция кабельного ролика позволяет закрепить его на перекладинах лестничных кабельных лотков. Ролик может быть использован со всеми типами лестничных кабельных лотков с шириной от 150мм и с толщиной перекладины не более 24мм.
Артикул11610Вес1,1кгМатериалСталь / КапролонРазмеры150х70х130ммШирина150мм
ПР200П Ролик прямой для перфорированного кабельного лотка, ширина 200мм
Прямой ролик ПР200П предназначен для протяжки кабеля по кабельным лоткам шириной от 200мм. Легкая и удобная конструкция кабельного ролика позволяет закрепить его в перфорированных кабельных лотках. Общая ширина кабельного ролика составляет 195мм.
Артикул11605Вес1,35кгМатериалСталь / КапролонРазмеры195х100х110ммШирина195мм
ПР200Л Ролик прямой для лестничного кабельного лотка, ширина 200мм
Прямой ролик ПР200Л предназначен для протяжки кабеля по лестничным кабельным лоткам шириной от 200мм. Легкая и удобная конструкция кабельного ролика позволяет закрепить его в лестничных кабельных лотках. Общая ширина кабельного ролика составляет 195мм.
Артикул11614Вес1,35кгМатериалСталь / КапролонРазмеры190х75х150ммШирина195мм
ПР250П Ролик прямой для перфорированного кабельного лотка, ширина 250мм
Прямой ролик ПР250П предназначен для протяжки кабеля по кабельным лоткам шириной от 250мм. Легкая и удобная конструкция кабельного ролика позволяет закрепить его в перфорированных кабельных лотках. Общая ширина кабельного ролика составляет 250мм.
Артикул11601Вес1,7кгМатериалСталь / КапролонРазмеры250х100х110ммШирина250мм
НР150Л Ролик направляющий для лестничного кабельного лотка, ширина 150мм
Направляющий ролик НР150Л предназначен для протяжки кабеля по кабельным лоткам шириной от 150мм. Удобная конструкция направляющего кабельного ролика позволяет закрепить его в кабельных лотках лестничного типа. Общая ширина кабельного ролика составляет 150мм.
Артикул11612Вес1,5кгМатериалСталь / КапролонРазмеры150x60x170ммШирина150мм
НР250П Ролик направляющий для перфорированного кабельного лотка, ширина 250мм
Направляющий ролик НР250П предназначен для протяжки кабеля по кабельным лоткам шириной от 250мм. Удобная конструкция направляющего кабельного ролика позволяет закрепить его в перфорированных кабельных лотках. Общая ширина кабельного ролика составляет 250мм.
Артикул11603Вес3,3кгМатериалСталь / КапролонРазмеры250х100х235ммШирина250мм
ШФ700 Штырь для фиксации ролика, L=700мм, d=14мм
Штырь для фиксации ролика ШФ700 предназначен для фиксации кабельных роликов на поверхности земли, а также для соединения нескольких угловых роликов в цепочку на углах поворота трассы прокладки кабеля. Длина фиксирующего штыря 700мм.
Артикул11990Вес0,8кгДиаметр14ммДлина700ммМатериалСталь
